סרני הנעה חשמליים משולבים לעומת מבוזרים לרכבים מסחריים: מה יהפוך לטרנד?
ככל שארכיטקטורות מערכות הנעה לרכב מתפתחות מפריסות מבוזרות למערכות משולבות מאוד, הופיעו בהדרגה תצורות כגון "מנוע + סרן הנעה חשמלי" ומערכות הנעה חשמליות מבוזרות.
הודות לעיצוב המבני הייחודי שלו, הציר הנעה חשמלימבטל את הצורך בתיבת הילוכים מסורתית בכלי רכב חשמליים טהורים, ומפחית באופן משמעותי את אובדן האנרגיה במהלך העברת הכוח. כתוצאה מכך, הדעה הרווחת היא שפתרונות סרני הנעה חשמליים משולבים ומערכות הנעה חשמליות מבוזרות יהפכו למגמות הפיתוח המרכזיות של משאיות חשמליות טהורות עתידיות.
בעבר, בפורומים בתעשייה ובסמינרים טכניים, Sany Heavy Truck ניתחה מגמות פיתוח במסילות הנעה חשמליות עבור משאיות-כבדות, בעוד Yutong New Energy Commercial Vehicles הציגה את הפריסה האסטרטגית שלה הקשורה לטכנולוגיות סרני הנעה חשמליים.
נכון לעכשיו, פתרונות ההנעה החשמלית המיינסטרים עבור כלי רכב מסחריים חדשים באנרגיה כוללים בעיקר הנעה מרכזית, ציר הנעה חשמלי משולב ומערכות הנעה מבוזרות.
סוגי מערכות הנעה חשמליות לרכב מסחרי
מערך ההנעה המרכזי דומה לזה של רכבי דלק מסורתיים, מחליף את מנוע הבעירה הפנימית ותיבת ההילוכים במנוע הנעה משולב + יחידת הילוכים.
ציר ההינע החשמלי המשולב, שניתן לסווג למבני צירים- מקבילים, קואקסיאליים ואנכיים-, משלב את ציר ההינע המסורתי עם המנוע וההילוכים. פתרון זה תופס פחות מקום, מפחית את משקל המערכת, משפר את יעילות ההילוכים ומשפר את טווח הנסיעה ברכב.
מערכת ההנעה המבוזרת, כולל הנעת מנוע צד- והנעת מנוע רכזת, מציבה מנועים משני צידי הציר. תצורה זו מציעה ניידות ויעילות גבוהות יותר אך מגיעה עם עלויות גבוהות ודרישות סביבתיות קפדניות. נכון לעכשיו, הוא מיושם בעיקר באוטובוסים ודגמי רכבים מתקדמים-.
הגדרה ויתרונות של סרני הנעה חשמליים משולבים
ציר הנעה חשמלי משולב מורכב בעיקר משלושה מרכיבי ליבה: מנוע הנעה, מהפך ותיבת הילוכים חשמלית. ביסודו, זה נשאר ציר הנעה, אבל מקור הכוח מועבר ממנוע בעירה פנימית למנוע חשמלי. רוב סרני ההנעה החשמליים המשולבים מטמיעים את המנוע ישירות במכלול הציר, ומשיגים עיצוב קל משקל, אינטגרציה גבוהה ויעילות מעולה.
במילים פשוטות, סרן הנעה חשמלי משולב משלב את המנוע עם הסרן האחורי, ומאפשר לציר לבצע את פונקציות המנוע, תיבת ההילוכים, הסרן האחורי והדיפרנציאל ביחידה אחת. עיצוב זה מבטל את הצורך בגל הינע ומפחית באופן משמעותי את גודל תיבת ההילוכים.
בהשוואה למערכות תמסורת קונבנציונליות, סרני הנעה חשמליים משולבים מצמצמים את שטח המערכת הכולל, ומאפשרים להתקין יותר סוללות כדי להרחיב את טווח הנסיעה. העיצובים המיוחדים שלהם מאפשרים גם התאמה לתנאי תפעול שונים, ועומדים בדרישות של אוטובוסים, משאיות קלות וכלי רכב מסחריים אחרים.
נכון לעכשיו, סרני הנעה חשמליים משולבים אומצו באופן נרחב במשאיות קלות אנרגיה חדשות. ההבדלים בין היצרנים נעוצים בעיקר ברמת האינטגרציה, בחירת החומרים והמשקל, בעוד שהעקרונות המבניים הכלליים נשארים דומים.
תכונות עיקריות של סרני הנעה חשמליים משולבים
סרני הנעה חשמליים מודרניים משולבים כוללים בדרך כלל:
מנועים להניע
תיבות הילוכים
דיפרנציאלים
מערכות בלימה
מערכות מתלי אוויר
בתי סרנים ורכזות גלגלים
המאפיינים העיקריים שלהם כוללים:
אינטגרציה גבוהה של מנוע, תיבת הילוכים ודיפרנציאל עם מבנה קומפקטי
יעילות הילוכים גבוהה, עם כוח מנוע שמניע ישירות את הגלגלים
יכולת הילוכים אוטומטית, שמירה על פעולת המנוע בטווח יעילות אופטימלי
בלימה רגנרטיבית, המאפשרת התאוששות אנרגיה וטווח נסיעה מורחב
ארבעה יתרונות מרכזיים של סרני הנעה חשמליים משולבים
1. מבנה פשוט יותר
פתרונות מבוססי מנוע- מסורתיים מורכבים ממרכיבים נפרדים כגון מנועים, צירי הנעה אוניברסליים וסרנים, וכתוצאה מכך שרשראות הילוכים ארוכות ומבנים מורכבים.
לעומת זאת, סרני הנעה חשמליים משולבים מבטלים את ציר ההינע, מפחיתים את ספירת הרכיבים ומפשטים את ארכיטקטורת המערכת.
2. פריסת רכב קלה יותר
סרני הנעה חשמליים משולבים מותקנים ישירות על השלדה, תופסים פחות מקום ומפשטים את פריסת הרכב.
פתרונות מסורתיים דורשים סידור נפרד של מנועים, צירי הינע וסרנים, מה שמגדיל את מורכבות הפריסה.
3. יעילות אנרגטית גבוהה יותר ויתרונות סביבתיים
המבנה המשולב מאוד ממזער את אובדן הכוח, מפחית את צריכת האנרגיה ומגדיל את טווח הנסיעה ברכב.
4. יתרונות טכנולוגיים
בהשוואה לסרנים אחוריים מסורתיים, סרני הנעה חשמליים משולבים מציעים יחס מהירות מתכוונן רחב יותר ויכולת שחזור אנרגיה גבוהה יותר, תוך התאמה עם מגמות פיתוח עתידיות של רכבי אנרגיה חדשים.
הגדרה ויתרונות של גלגלים מבוזרים-מערכות הנעה צדדיות
בתערוכת הרכב בשנחאי, מומחים בתעשייה ציינו כי רכבים מסחריים חדשים באנרגיה עוברים בהדרגה ממערכות הנעה מרכזיות לפתרונות הנעה חשמליים מבוזרים. מערכות אלו כוללות יעילות גבוהה, צריכת אנרגיה נמוכה ועלויות תפעול מופחתות, תוך תמיכה בעיצוב רכב קל משקל.
מערכות הנעה חשמליות מבוזרות כוללות בעיקר כוננים של מנוע רכזת והנעי מנוע-בצד גלגלים, שניהם מאפשרים בקרת גלגלים עצמאית.
הבדלים בין גלגל-הנעת מנוע צד להנעת מנוע רכזת
1. מיקום התקנה

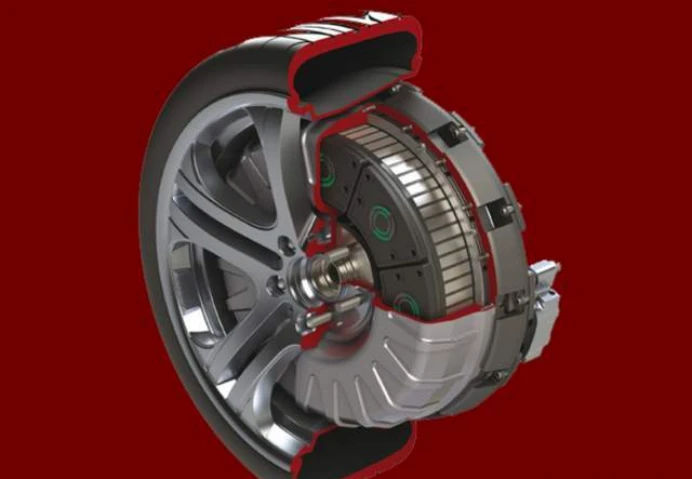

מנועי רכזת מותקנים באופן קונצנטרי בתוך הגלגל, בעוד שמנועי צד-הגלגלים מותקנים בצורה אקסצנטרית לצד הגלגל.
2. שיטת שידור
מנועי צד- של גלגלים מעבירים כוח לגלגלים דרך גל הינע, בעוד שמנועי רכזת מחוברים ישירות לגלגל דרך הרוטור או הסטטור.
3. מסלולים טכניים
מנועי צד- של גלגלים מאמצים בדרך כלל עיצובי רוטור פנימיים. מנועי רכזת משתמשים בתצורות רוטור פנימיות או חיצוניות.
רוטורים פנימיים מספקים מהירות גבוהה יותר עם מומנט נמוך יותר, בעוד שרוטורים חיצוניים מספקים מהירות נמוכה יותר עם מומנט גבוה יותר.
4. מצב פעולה
מנועי צד-בגלגלים משתמשים בדרך כלל במנועים-מהירים בשילוב עם-ציר קבוע או הפחתת הילוכים פלנטרית. מנועי רכזת מאמצים בעיקר פתרונות הנעה ישירה או הפחתת הילוכים פלנטריים.
אתגרים של סרני הנעה חשמליים מבוזרים
סרני הנעה חשמליים מבוזרים מאפשרים תצורות גמישות כגון הנעה- קדמית, הנעה-אחורית או הנעה ארבע-. הם גם מאפשרים היגוי דיפרנציאלי באמצעות בקרת מהירות גלגל עצמאית, ומפחיתים משמעותית את רדיוס הסיבוב.
עם זאת, הן מנועי הרכזת והן מנועי הגלגלים-ניצבים בפני אתגרים, כולל:
דרישות צפיפות מומנט גבוהה
דרישות קפדניות על דיוק בקרה מוטורית
סטנדרטים גבוהים לבקרת רעש, פיזור חום, בלימה, איטום ועמידות
עלויות מערכת גבוהות מאוד
נכון לעכשיו, ביצועי היישום הכוללים שלהם נותרים פחות בוגרים מאשר סרני הנעה חשמליים משולבים, והשוק עדיין דורש אימות נוסף.
משאיות כבדות מהמיינסטרים פורסות באופן פעיל סרני הנעה חשמליים
למרות שהשתתפות הרכב המסחרי בתערוכת הרכב בשנחאי 2023 הייתה מוגבלת יחסית, ספקי רכיבים מקומיים ובינלאומיים כדוגמת TEPKOS ו-Bosch הציגו פתרונות אנרגיה חדשים לרכב הנעה מסחרי, כולל סרני הנעה חשמליים.
המלצת מוצר של TEPKOS
כספקית OEM מהימנה של פתרונות ניידות גלובליים, שנגחאי TRION (מותג: TEPKOS) נמצאת בחזית הפיתוח של סרני הנעה חשמליים משולבים, ומספקת פתרונות סרני EV בעלי ביצועים גבוהים- עבור כלי רכב מסחריים ברחבי העולם.
סרני ההנעה החשמליים המשולבים שלנו מציעים:
אינטגרציה גבוהה ומבנה קומפקטי
שילוב המנוע, ההילוכים, הדיפרנציאל והמהפך ליחידה אחת, מה שמפחית משמעותית את תפוסת המקום ומשקל הרכב.
יעילות שידור מעולה
השגת יעילות שידור העולה על 94%, מקסום טווח נסיעה וחיסכון באנרגיה.
כושר הסתגלות סביבתי חזק
פתרונות מותאמים אישית עבור תנאי הפעלה מגוונים, כולל אקלים חם ולח, כבישים אירופאיים-בסטנדרטים גבוהים וסביבות שטח קשות-.
ביצועים חכמים
תומך בחלוקת מומנט מדויקת ובבלימה מתחדשת, משולב בצורה חלקה עם מערכות בקרת הרכב כדי לשפר את הבטיחות והיעילות.
צור איתנו קשר עוד היום כדי לגלות כיצד המשולב שלנוצירי הנעה חשמלייםיכול לשפר את ביצועי הרכב שלך ואת התחרותיות בשוק.
